Uvedenie do prevádzky dokončené v Shandong Hongzhitai New Energy Technology, Xintai

1. Uvedenie do prevádzky dokončené

Inštalácia rozvádzača v Shandong Hongzhitai New Energy Technology Co., Ltd. v Xintai, Shandong, dokončila uvedenie do prevádzky.

Uvedenie do prevádzky je fáza, v ktorej zariadenie prestáva byť inštaláciou a začína byť funkčným systémom. Každý obvod je vysledovaný späť k jeho výkresu, každé ochranné zariadenie je nastavené a overené a každé blokovanie, signál a indikácia sú potvrdené, aby hovorili pravdu o zariadení za ním.

Až keď sa to všetko urobí, miestnosť na týchto fotografiách sa stane skôr rozvodňou ako radom skriniek.

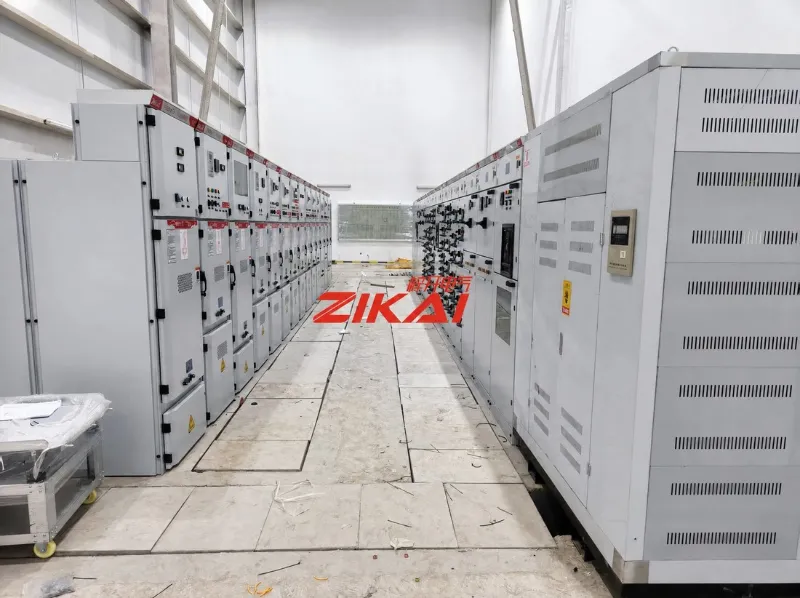

Obrázok 01  Miestnosť rozvádzačov stredného napätia v lokalite Xintai s panelmi KYN28A-12 usporiadanými v dvoch radoch oproti sebe cez prevádzkovú uličku.

2. Čo bolo nainštalované: Kovový rozvádzač KYN28A-12

Hlavným zariadením je kovový výsuvný rozvádzač KYN28A-12: vnútorný, trojfázový, 50 Hz, konštruovaný pre jednoprípojnicové a jednoprípojnicové sekčné systémy od 3,6 kV do 12 kV.

Jeho funkciou je prijímať a distribuovať elektrickú energiu a riadiť, chrániť a monitorovať obvody, ktoré sú k nej pripojené – čo z neho robí miesto, kde sa prichádzajúce napájanie, výstupné napájače, meranie a ochrana stretávajú v jednej miestnosti.

Usporiadanie je čitateľné na čelách panelov. Hlava vedenia nesie vstupný izolačný panel pre prvú sekciu prípojníc a vstupný panel pre druhú, za nimi nasledujú panely ističov s menovitými hodnotami 630 A vyznačenými na prednej strane.

Každý panel je identifikovaný číslom – G01, G02 a ďalej – spolu s identifikáciou s kódom QR, jednoriadkovými schémami a bezpečnostnými upozorneniami.

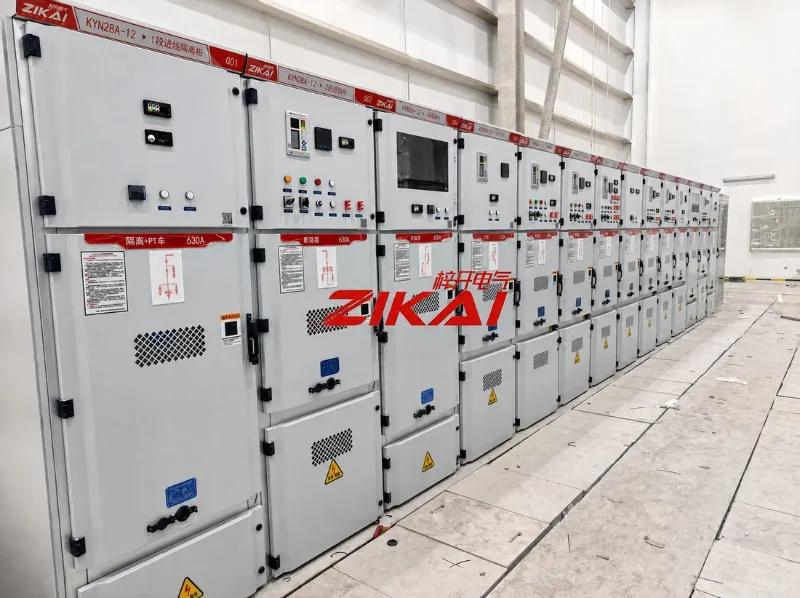

Obrázok 02  Panely KYN28A-12. Číslovanie panelov, názvy obvodov, výkon 630 A, jednoriadkové schémy a identifikácia s QR kódom na prednej strane.

3. Obrazovka DC batérie

Vedľa rozvádzača je obrazovka jednosmernej batérie. Je to pohotovostný zdroj, ktorý udržuje ochranu, ovládanie a indikáciu nažive, keď nie je k dispozícii hlavné napájanie – čo je presne ten moment, kedy na týchto obvodoch záleží najviac.

Obrazovka kombinuje nabíjaciu a distribučnú časť so samotnou batériovou bankou, takže celý DC systém je možné kontrolovať na jednom mieste. Na fotografiách je reťazec batérie a predný panel s prístrojmi umiestnený v rovnakom kryte.

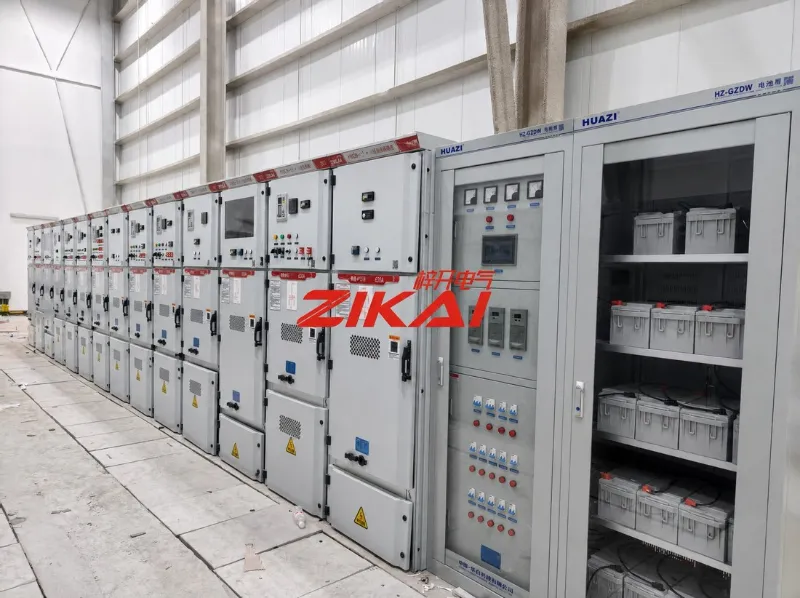

Obrázok 03  Obrazovka jednosmernej batérie s predným panelom s prístrojmi a zásobníkom batérií umiestnenými v rovnakom kryte.

4. Čo znamená „Uvedenie do prevádzky dokončené“.

Odhlásenie pri uvedení do prevádzky je zoznam vecí, ktoré boli vykonané. Naša znie takto:

• Každý okruh vysledovaný a potvrdený podľa výkresov, panel po paneli

• Nastavenia ochrany boli použité tak, ako boli navrhnuté a osvedčené, že fungujú

• Vysúvacie nákladné vozidlá skontrolované z hľadiska zarovnania a zameniteľnosti počas jazdy

• Zámky a bezpečnostné uzávery sú overené, takže žiadny panel nemožno ovládať mimo poradia

• Indikačné, meracie a alarmové signály potvrdené podľa podmienok na mieste

• Skúšky izolácie a dielektrika prešli pred napätím

• Dohodnuté označenie, diagramy a fyzická stránka

Nič z toho nie je vidieť na fotografii. To všetko rozhoduje o tom, či sa miestnosť bude správať tak, ako to hovorí kresba.

5. Záznam lokality

Dva pohľady na tú istú trasu: celá dĺžka vedenia rozvádzača a prevádzková ulička medzi radmi. Označenie podlahy, prístupová vzdialenosť a poloha každého panelu voči jeho číslu sú súčasťou toho, čo sa v tejto fáze kontroluje.

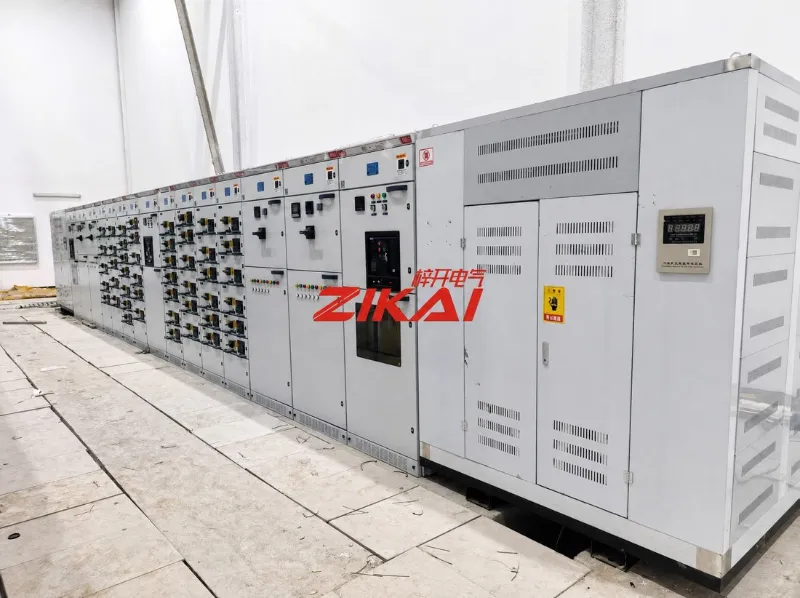

Obrázok 04 Línia rozvádzača zobrazená pozdĺž jeho dĺžky s čelami panelov, ochrannými zariadeniami a prístrojovými panelmi v poradí.

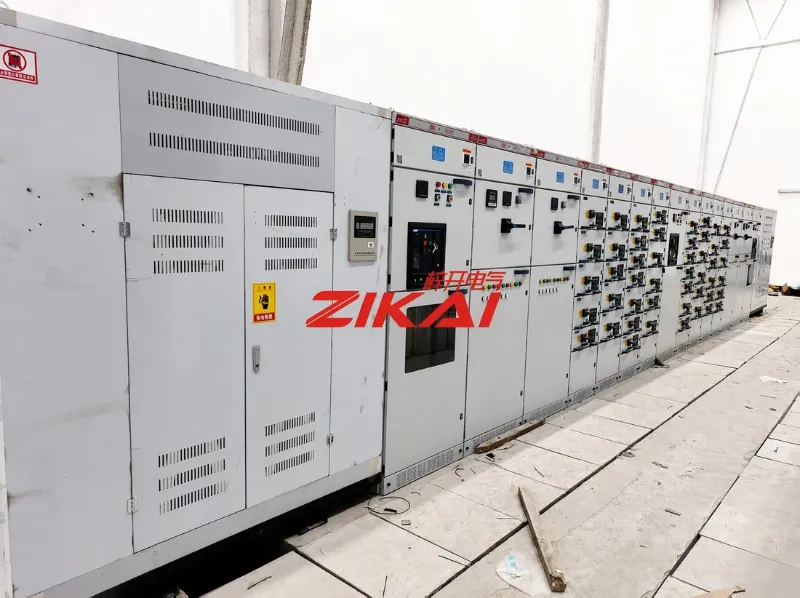

Obrázok 05  Prevádzková ulička. Predné strany panelov, hodnotenia a bezpečnostné varovania s voľným prístupom počas jazdy.

6. O Zikai Electric

Shanghai Zikai Electric Co., Ltd. (ZIKAI) vyrába, modernizuje a poskytuje servis kompletným balíkom energetických zariadení: rozvádzače stredného napätia, nízkonapäťové distribučné zostavy, skriňové rozvodne, stĺpové a vonkajšie vákuové ističe, zariadenia na kompenzáciu kondenzátorov a súvisiace distribučné zariadenia.

Projekty sú dodávané od dodávky zariadení cez inštaláciu a uvedenie do prevádzky.

Poznámka redaktora – použili sa len dodané fakty: meno klienta, miesto a dokončenie uvedenia do prevádzky. Popis KYN28A-12 a hodnotenie 630 A sú prevzaté z priemyselnej dokumentácie a zo značiek čitateľných na paneloch; nebol uvedený počet panelov, hodnota projektu ani harmonogram. Popisky popisujú len to, čo je viditeľné na každej fotografii.
