Deväť rozvodní. Jedna úplná zmena.

Spoločnosť Zikai Electric dokončila výmenu kondenzátora v deviatich rozvodniach amerického typu v Kašgare, Xinjiang

Vo vetrom ošľahaných oblastiach Kašgaru bolo v deviatich rozvodniach v americkom štýle práve vymenené kompenzačné jednotky kondenzátora – staré kondenzátory vyradené, nové banky zapojené, fázové kontroly a testy spínania. Na papieri to vyzerá ako jednoduchá práca. Čo však v skutočnosti rozhoduje o tom, ako sa budú tieto jednotky správať v nasledujúcom desaťročí, je všetko, čo na fotografii neuvidíte.

1. Projekt v skratke

2. Prečo si výmena kondenzátora zaslúži starostlivosť

V nízkonapäťovom distribučnom systéme je kondenzátorová banka tichým komponentom, ktorý si nikto nevšimne – až kým nezlyhá a potom je ovplyvnená celá časť. Jeho úlohou je kompenzácia jalového výkonu. Urobte to správne a účinník zostane stabilný, prúd v sieti klesne a efektívna kapacita transformátora sa uvoľní. Pomýlite sa a straty stúpajú, napätie kolíše a začínajú sa hroziť penalizačné poplatky za účinník.

To je dôvod, prečo výmena kondenzátora nie je nikdy jednoduchá výmena typu „rovnako za“. Kondenzátory v prevádzke roky strácajú kapacitu, vydutia sa a vnútorne sa degradujú. Ak sa nové jednotky vrátia späť do rovnakých pozícií bez toho, aby sa riešila koordinácia spínania, prispôsobenie sériovej tlmivky a zapojenie skrine a označenie, ďalšia porucha je len otázkou času.

Výmena kondenzátora je príležitosťou na resetovanie systému – obnovenie kompenzačnej schopnosti, spoľahlivosti spínania a prevádzkyschopnosti do určeného stavu v jednom prechode.

3. Na mieste: Každá jednotka bola otvorená a skontrolovaná

Deväť jednotiek rozmiestnených na vonkajšom mieste znamená rozptýlené pracovné fronty a tesné okno. Toto je terénny záznam z úlohy.

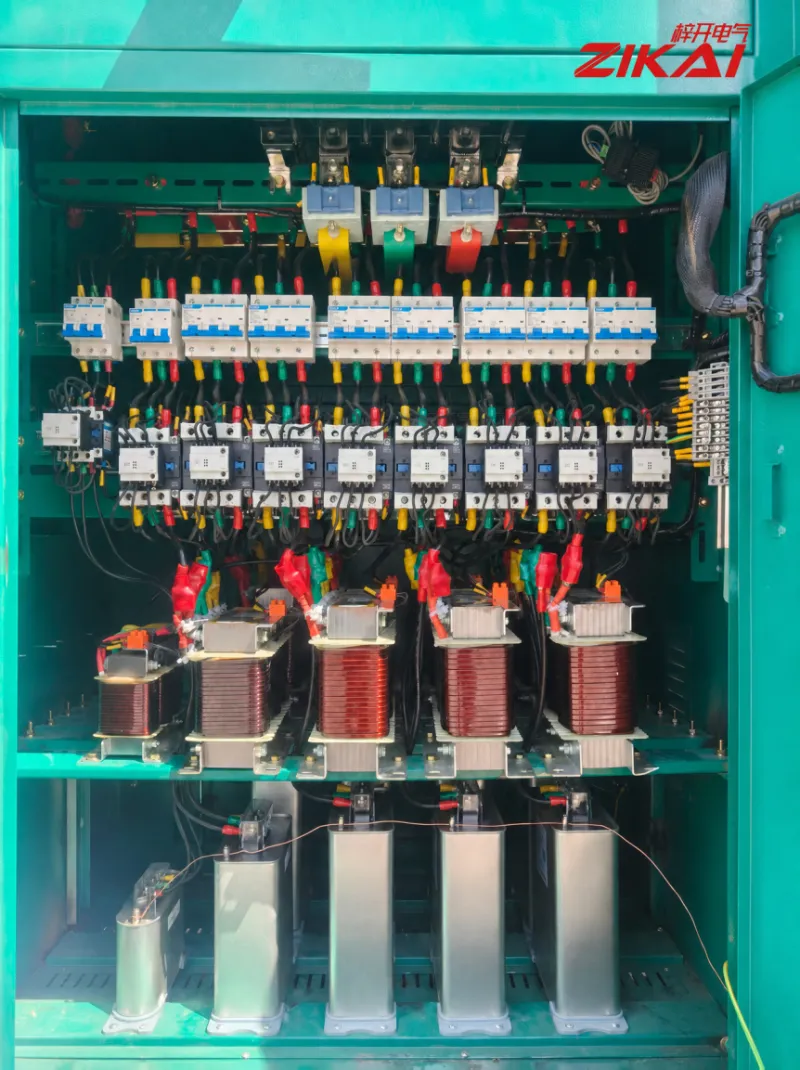

Obrázok 01  Vnútri skrinky na kompenzáciu kondenzátora. Zhora nadol: miniatúrne ističe na ochranu vetvy, spínacie stykače, sériové tlmivky a nízkonapäťová paralelná kondenzátorová banka na základni. Prípojnice a výstupné vodiče sú fázovo kódované žltej, zelenej a červenej, s objímkami s číslom vodičov na každom okruhu a izolačnými manžetami na zakončeniach – detaily, ktoré priamo určujú, ako rýchlo je možné neskôr vysledovať kontrolu alebo poruchu.

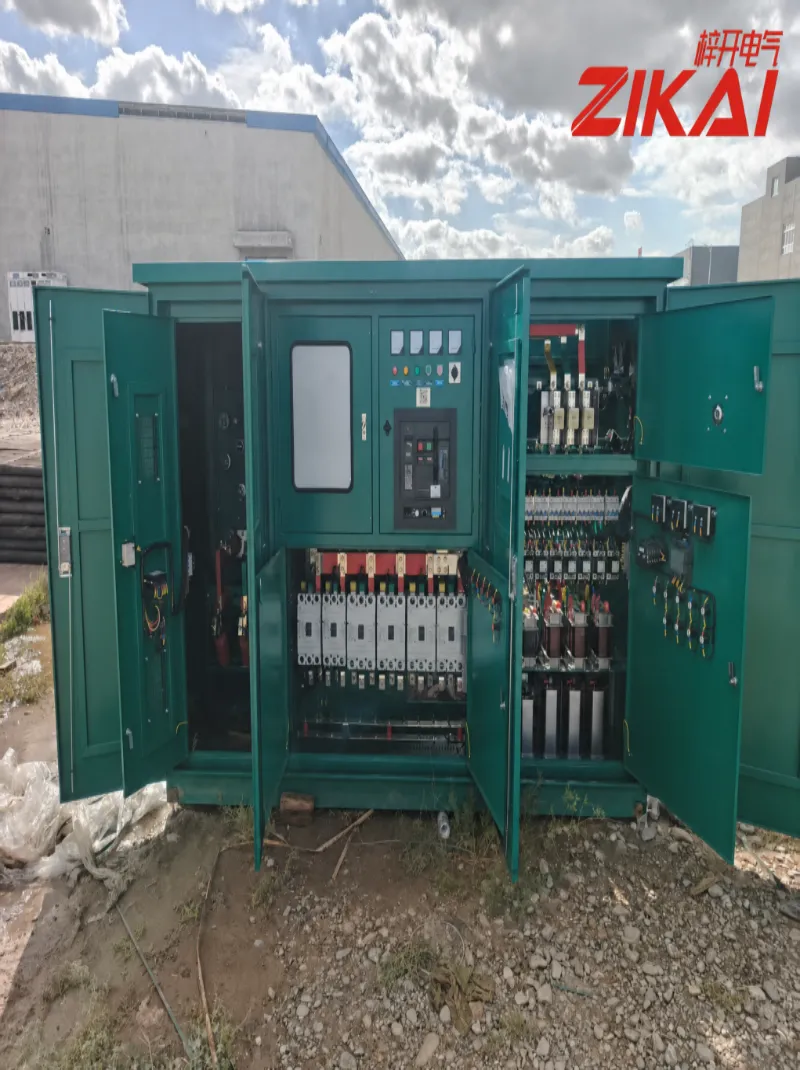

Obrázok 02  Vnútri nízkonapäťového oddelenia rozvodne. Lisované ističe, merače a kontrolky sú zoskupené, s obvodmi kompenzácie kondenzátora na pravej strane. Rozloženie komponentov pri otvorených dverách je najjasnejším pohľadom na to, či bude údržba jednotky jednoduchá.

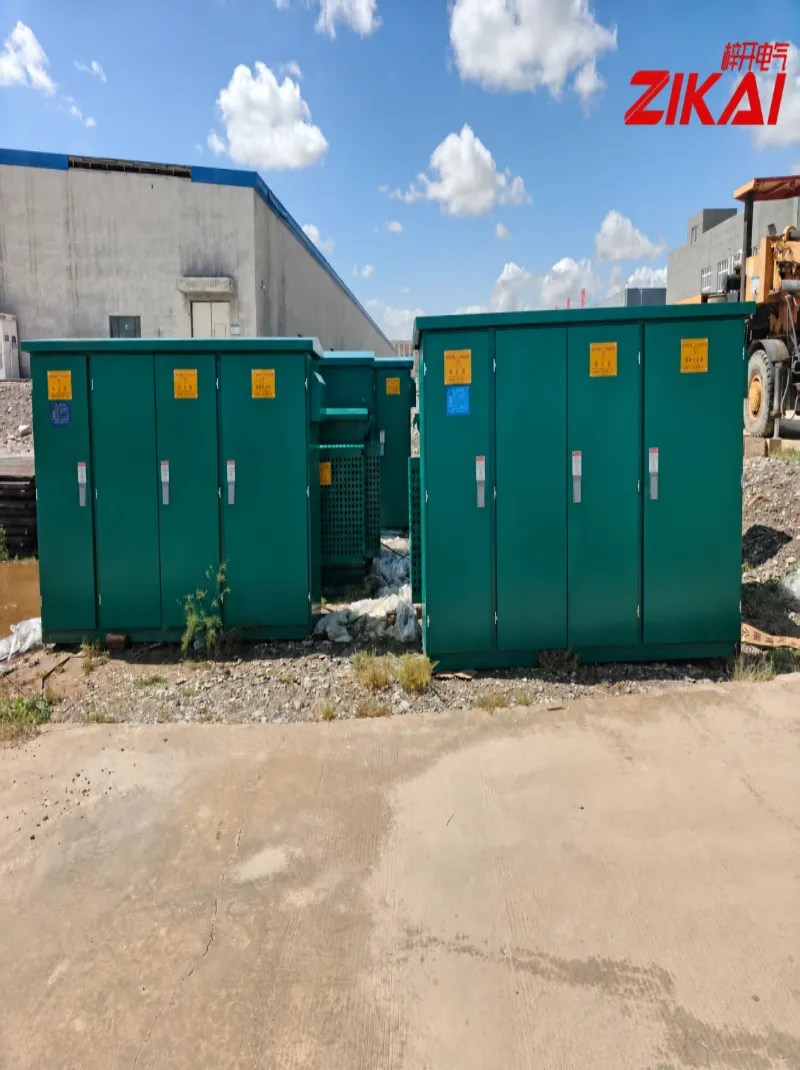

Obrázok 03  Exteriér nízkonapäťového oddelenia vonkajšej rozvodne. Žlté výstražné značky „Miestnosť nízkeho napätia / Len autorizovaný personál“ sú neporušené a čitateľné – základná požiadavka na bezpečnosť na mieste a povinná položka pri kontrole odovzdania.

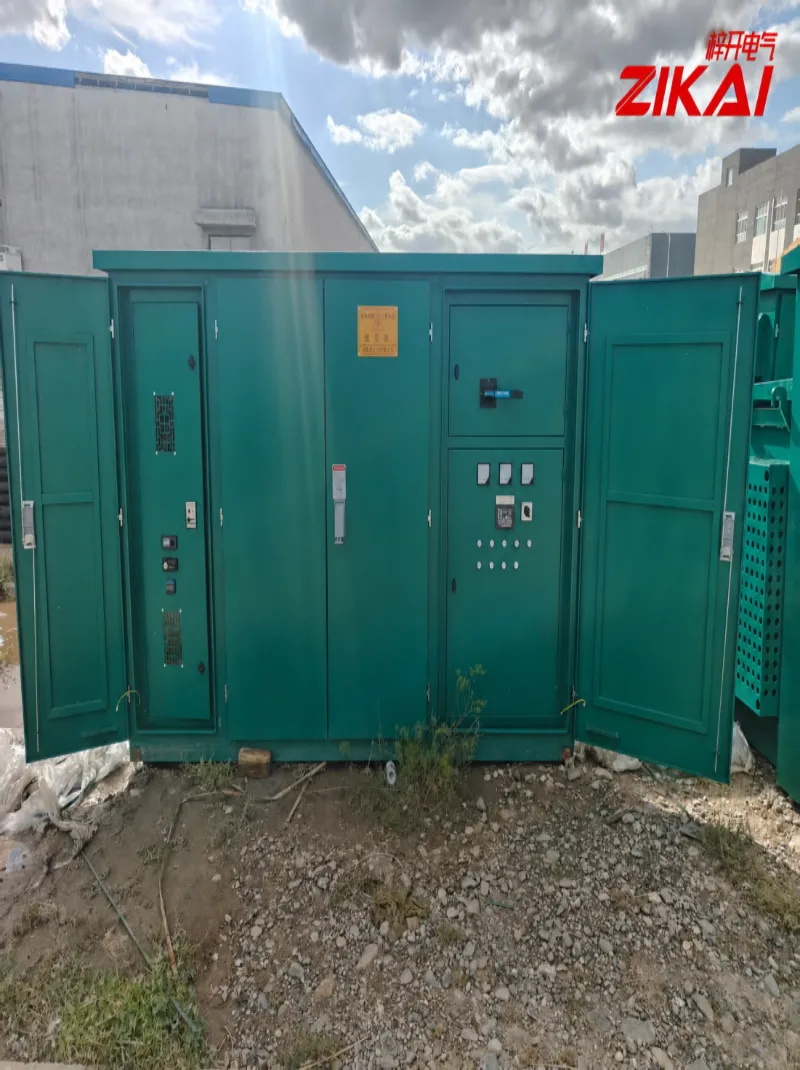

Obrázok 04  Oddiely vysokého napätia, nízkeho napätia a kompenzácie kondenzátora vedľa seba. Priestor na kompenzáciu kondenzátora je to, na čo sa táto úloha sústredila. Po umiestnení krytov na vonkajšiu základňu musí byť tiež potvrdená kontinuita tesnenia, vetrania a uzemnenia jednotka po jednotke.

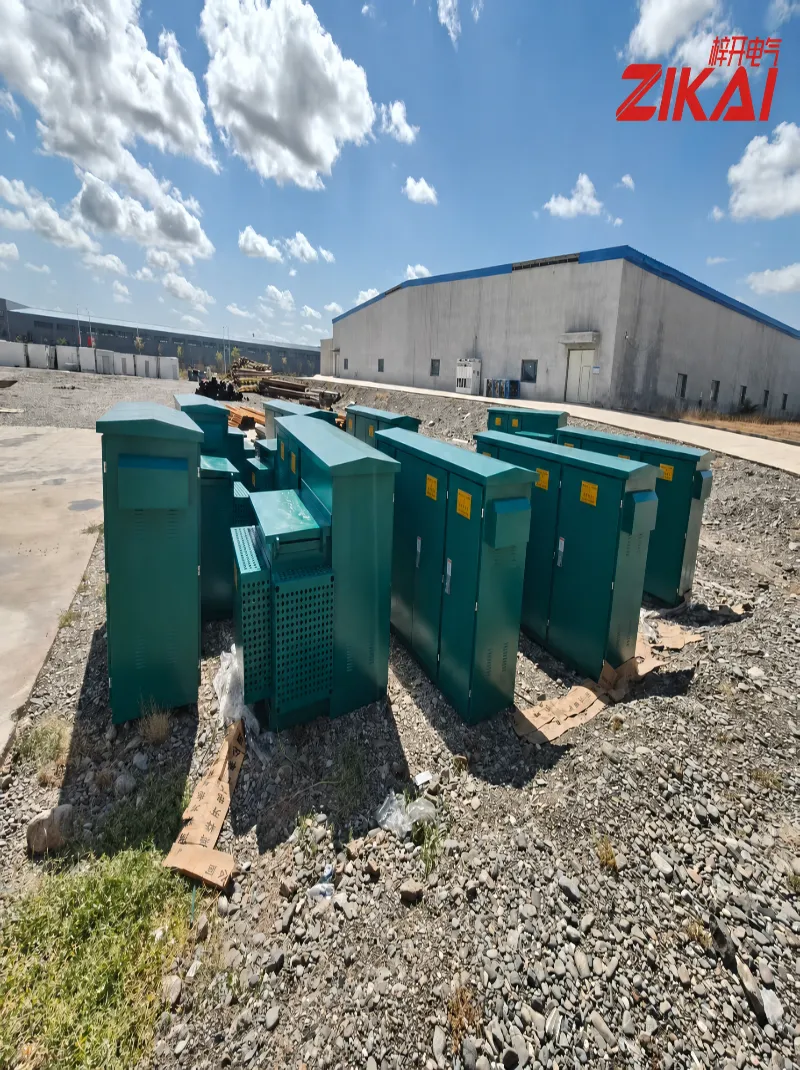

Obrázok 05  Zariadenie dodané na miesto a pripravené na inštaláciu. Vonkajšie práce znamenajú súperenie s počasím, vetrom naviatym pieskom a podmienkami na mieste – to, ako presne je naplánovaný pracovný postup, často rozhoduje o tempe dodávky.

4. Tri detaily, v ktorých nerobíme kompromisy

1. Kondenzátor nie je "in" pokiaľ nebol skontrolovaný spínací obvod

Kondenzátorové obvody normálne pracujú v tandeme so sériovými tlmivkami, ktoré tlmia harmonické zosilnenie a obmedzujú nábehový prúd pri spínaní. Ak sa počas výmeny ignoruje stav reaktora a stykača, úplne nová kondenzátorová banka môže byť vystavená nárazu, ktorý presahuje rámec toho, na čo bol navrhnutý.

2. Spracovanie skrine rozhoduje o nákladoch na údržbu o desať rokov

Farebné kódovanie fáz, objímky s číslami vodičov, izolačné návleky na svorky, zväzovanie káblových zväzkov, upevnenie prípojníc a krútiaci moment – ​​to sú časti, ktoré na akceptačnej fotografii vyzerajú nevýrazne a na ktoré bude technik závisieť o desať rokov neskôr. Správne vykonanie poruchy môže byť vysledované do desiatich minút. Ak sa to urobí neopatrne, môže to trvať celý deň.

3. Deväť jednotiek, jeden štandard

Ak sa rozloženie komponentov, definícia fáz a označenie líši od jednotky k jednotke na rovnakom mieste, údržba sa stáva hádankou. Uplatnili sme jednotný pracovný štandard a konvenciu označovania vo všetkých deviatich jednotkách a uchovávali sme fotografické záznamy na mieste, takže zariadenie je sledovateľné odo dňa odovzdania.

5. Čo získa zákazník

• Kompenzácia obnovená – reaktívna kompenzácia je späť na normálnej úrovni, zlepšuje účinník a kvalitu napätia, pomáha znižovať straty vo vedení a znižuje zaťaženie transformátorov.

• Spoľahlivejšie spínanie – obnovuje sa vzťah medzi kondenzátormi, tlmivkami a stýkačmi, čím sa znižuje riziko sekundárneho poškodenia v dôsledku abnormálneho spínania.

• Jednoduchšia údržba – konzistentná schéma farby fáz a čísel vodičov urýchľuje kontrolu, lokalizáciu poruchy a výmenu náhradných dielov.

• Zdokumentovaný proces – kľúčové fázy sú odfotografované a archivované, pripravené na použitie pre budúci servis alebo rozšírenie systému.

6. O Zikai Electric

Zikai Electric (ZIKAI) vyrába, modernizuje a poskytuje servis kompletným balíkom energetických zariadení – od rozvodní a zariadení na kompenzáciu kondenzátorov až po súvisiace rozvodné zariadenia a zariadenia na prepájanie káblov. Naša práca je konkrétna: urobiť zariadenie stabilným, prevádzkyschopným a bezporuchovým v reálnych prevádzkových podmienkach.

Kašgar je jedna zastávka na tejto trase. Od vlhkých pobrežných lokalít až po vetrom ošľahaný severozápad so svojimi veľkými teplotnými výkyvmi, zariadenia nikdy nefungujú v laboratórnych podmienkach – práve preto trváme na tom, aby každá koncovka a každý štítok boli správne.
