Poháňaný globálnym energetickým prechodom a rozsiahlymi modernizáciami sieteVákuový istič(VCB) – jedno z najpoužívanejších ochranných zariadení v energetických systémoch – prechádza systematickou transformáciou. Tento vývoj posúva VCB z dominantnej pozície v strednom napätí smerom k vysokonapäťovým aplikáciám a od jednoduchej prepínacej funkcie k inteligentným sieťovým uzlom. Priemysel široko uznáva, že VCB vstúpili do druhej rastovej krivky charakterizovanej ekologickými alternatívami, digitálnou integráciou a extrémnou prispôsobivosťou k životnému prostrediu.

I. Trhové a technologické faktory: VCB vstupuje do nového iteračného cyklu

Hlavná výhoda vákuových ističov spočíva v prerušovacom médiu – samotnom vákuu – ktoré ponúka nulové emisie uhlíka, silnú vypínaciu schopnosť, dlhú elektrickú životnosť a bezúdržbovú prevádzku. V oblasti stredného napätia (12 kV – 40,5 kV) sú VCB dlhodobo dominantným riešením. Avšak pri vyšších napäťových úrovniach (72,5 kV a viac) si ističe SF₆ udržali vedúcu pozíciu vďaka ich vynikajúcemu izolačnému výkonu. Keďže SF₆ má extrémne vysoký potenciál globálneho otepľovania (približne 23 900-krát vyšší ako CO₂), jeho používanie čelí čoraz prísnejším medzinárodným predpisom a uhlíkovým obmedzeniam.

Toto pozadie poskytuje jasný technický impulz pre rozšírenie technológie vákuových ističov do vysokonapäťových prenosových aplikácií. Súčasné hlavné smery technického vývoja zahŕňajú: zvýšenie odolnosti vákuových zhášediel s jedným prerušením, použitie sériovej technológie s viacerými prerušeniami pri 126 kV a vyššom a hybridné riešenia kombinujúce ekologickú plynovú izoláciu s vákuovým prerušením.

Porovnanie vplyvu rôznych prerušovacích médií na životné prostredie

II. Technológia vysokonapäťového vákua: od „trendu“ po „technické overenie“

Aplikácia vákuových ističov na úrovne prenosového napätia si vyžaduje prekonanie niekoľkých kľúčových technických problémov.

Po prvé, izolačná schopnosť vákuových prerušovačov. Keď sa úrovne napätia zvyšujú, charakteristiky vákuovej medzery pred nárazom, stav kontaktného povrchu a rovnomernosť elektrického poľa majú výrazne zosilnený vplyv na izolačný výkon. Bežné technické prístupy zahŕňajú optimalizáciu kontaktných štruktúr (ako sú kontakty axiálneho magnetického poľa), zlepšenie úrovne vákua prerušovača a použitie kompozitných izolačných štruktúr.

Po druhé, vysokorýchlostná odozva ovládacieho mechanizmu. Vysokonapäťové vákuové ističe zvyčajne vyžadujú kratšie celkové časy vypínania, čo kladie vyššie nároky na mechanické vlastnosti ovládacieho mechanizmu. Pružinové mechanizmy, permanentné magnetické ovládače a elektromagnetické odpudzovacie mechanizmy majú každý svoje výhody a nevýhody, pokiaľ ide o rýchle otváranie, počiatočnú rýchlosť otvárania a kontrolu rozptylu.

Po tretie, zdieľanie napätia v sériových pripojeniach s viacerými prerušeniami. Pri napäťových úrovniach 126 kV a vyšších sa technická náročnosť a náklady na jednoprerušovacie vákuové zhášedlá výrazne zvyšujú, čo robí viacprerušovacie sériové zapojenie praktickou inžinierskou možnosťou. Sériové pripojenia s viacerými prerušeniami však čelia problémom so statickou aj dynamickou nerovnováhou distribúcie napätia, čo si vyžaduje riešenia, ako sú vyrovnávacie kondenzátory alebo synchrónna regulačná technológia.

Podľa verejne dostupných informácií z odvetvia niekoľko domácich a medzinárodných výrobcov rozvádzačov a výskumných inštitúcií dokončilo vývoj prototypu na úrovni 126 kV a vstúpilo do fázy inžinierskeho overovania. Tento pokrok sa v tomto odvetví považuje za podstatný krok smerom k rozšíreniu technológie vákuového spínania do vysokonapäťových aplikácií.

Technické charakteristiky vákuových ističov podľa úrovne napätia

III. Inteligentná integrácia: VCB sa vyvíja z „prepínacieho prvku“ na „uzol vnímania“

V rámci automatizácie distribúcie a inteligentných systémov prevádzky/údržby získavajú vákuové ističe novú úlohu. Tradičné VCB sa zameriavajú na izoláciu porúch a ochranu vedenia. Nová generácia primárno-sekundárnych integrovaných VCB hlboko integruje snímanie prúdu/napätia, získavanie energie, monitorovanie stavu, komunikáciu a funkcie riadenia ochrany.

Technický konsenzus konkrétneho odvetvia zahŕňa: kompaktný integrovaný dizajn elektronických prístrojových transformátorov s vákuovým prerušovačom; schopnosť regulátora rýchlo identifikovať a odstrániť skratové poruchy (zvyčajne v priebehu niekoľkých cyklov); podpora rýchleho automatického opätovného zatvárania; a možnosti zaznamenávania porúch a diaľkovej komunikácie.

Okrem toho so zvyšujúcim sa dopytom po integrácii siete obnoviteľnej energie rastie aj požiadavka, aby VCB prerušovali komponenty s vysokým jednosmerným prúdom. Skratové prúdy na strane solárnych, veterných a energetických systémov často obsahujú významný podiel jednosmerných komponentov, čo predstavuje technické problémy nad rámec tradičných AC systémov.

Funkčné moduly primárno-sekundových integrovaných inteligentných VCB

Porovnanie rôznych úrovní inteligentnej integrácie

IV. Extrémna prispôsobivosť k životnému prostrediu: Ochrana proti vysokému prieniku sa stáva kľúčom pre vonkajšie produkty

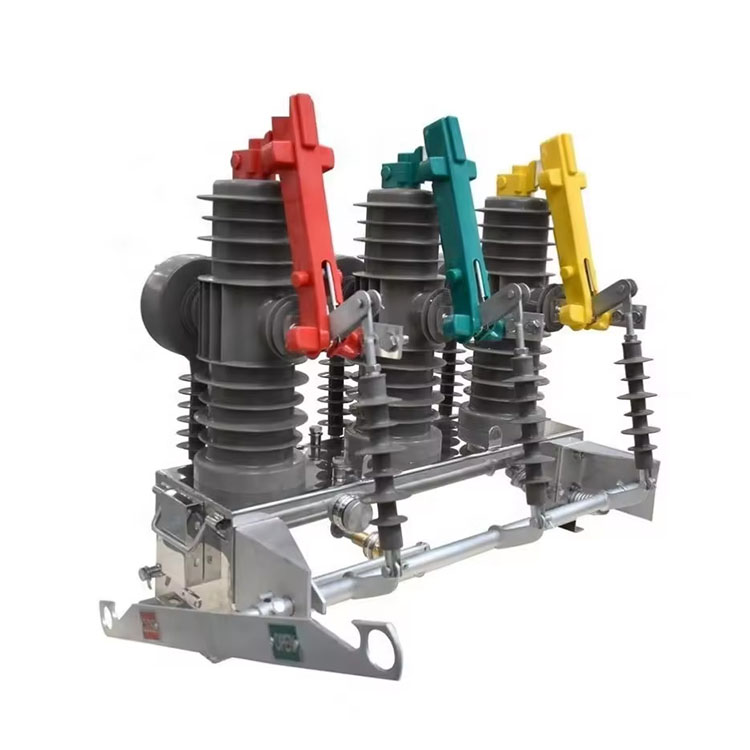

Vonkajšie vákuové ističe montované na stĺp fungujú v zložitých a premenlivých prostrediach. Vlhkosť, kondenzácia, soľná hmla, extrémne teploty a prach sú bežné príčiny zlyhania zariadenia. Spomedzi nich sú najvýznamnejšími problémami degradácia izolácie a korózia mechanizmu spôsobená kondenzáciou.

Vyriešením tohto bolestivého bodu sa zvýšenie celkového hodnotenia ochrany proti vniknutiu (IP) stalo v posledných rokoch hlavným smerom technického upgradu vonkajších VCB. Špičkové postupy zvýšili stupeň ochrany z tradičného IP54 na IP67 alebo dokonca IP68. IP67 znamená, že zariadenie vydrží dočasné ponorenie do vody bez poškodenia, zatiaľ čo IP68 znamená schopnosť prevádzky pri nepretržitom ponorení za špecifikovaných podmienok.

Kľúčové technológie na dosiahnutie vysokého IP hodnotenia zahŕňajú: dizajn tesniaceho rozhrania medzi prerušovačom a krytom mechanizmu, antikorózna úprava ovládacieho mechanizmu a optimalizácia tesniacich štruktúr medzi izolátormi puzdier a krytom.

Porovnanie vonkajších VCB podľa stupňa ochrany proti vniknutiu
